Однослойные алмазные коронки предназначаются для бурения горных пород средней твёрдости. Их целесообразно применять в монолитных горных породах малой или средней абразивности VI, VII, VIII категорий по буримости.
Для армирования однослойных коронок в торцовом слое используют алмазы зернистостью: 20-30, 30-40, 40-50, 50-60 и 60-90 шт/кар, а в качестве подрезных элементов алмазы зернистостью 10-20, 20-30, 30-40 или 50 шт/кар.
Применяют различные схемы раскладки алмазов по торцу коронки, что показано на рис. 123.

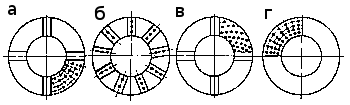

Рис. 123. Схемы
раскладки алмазов в однослойной коронке: а — радиальная; б — радиальная с
увеличенным числом периферийных алмазов; в — спиральная;
г —
концентрическая.
Алмазы по торцу размещают впотай с материалом матрицы или с заданным выпуском над торцом коронки в зависимости от условий их применения. Боковую поверхность выполняют гладкой или зубчатой (ребристой).
В табл. 71 приведена техническая характеристика однослойных алмазных коронок.
Коронки 01 A3 и 01А4 пользуются широким распространением. Их целесообразно применять для бурения скважин в монолитных малоабразивных (01 A3) и монолитных, слаботрещиноватых малоабразивных породах (01А4).
В значительно меньшем количестве применяют коронки 12A3 и МАЗ, предназначенные для направленного бурения скважин с использованием снарядов с шарнирными компоновками. Коронки имеют утолщённую матрицу.
Таблица 71. Техническая характеристика однослойных алмазных коронок
|
Марка коронки |
Диаметр коронки, мм |
Зернистость алмазов, шт/кар |
Масса алмазов, кар | ||||
|
наружный |
внутренний |
торцовых |
подрезных |
общая |
торцевых |
подрезных | |
|
01А3 |
36 |
22 |
20-30 |
20-30 |
4,9 |
2,7 |
2,2 |
|
46 |
31 |
20-30 |
20-30 |
6,5 |
4,0 |
2,5 | |
|
59 |
42 |
20-30 |
20-30 |
10,0 |
6,0 |
4,0 | |
|
76 |
59 |
20-30 |
20-30 |
14,0 |
8,0 |
6,0 | |
|
93 |
73 |
20-30 |
20-30 |
17,0 |
9,5 |
7,5 | |
|
112 |
92 |
20-30 |
20-30 |
19,0 |
10,5 |
8,5 | |
|
36 |
22 |
30-40 |
20-30 |
4,9 |
2,7 |
2,2 | |
|
46 |
31 |
30-40 |
20-30 |
6,5 |
4,0 |
2,5 | |
|
59 |
42 |
30-40 |
20-30 |
10,0 |
6,0 |
4,0 | |
|
76 |
59 |
30-40 |
20-30 |
14,0 |
8,0 |
6,0 | |
|
93 |
73 |
30-40 |
20-30 |
17,0 |
9,5 |
7,5 | |
|
112 |
92 |
30-40 |
20-30 |
18,8 |
10,0 |
8,5 | |
|
01А4 |
36 |
22 |
20-30 |
10-20 |
5,5 |
3,0 |
2,5 |
|
46 |
31 |
20-30 |
10-20 |
8,0 |
4,0 |
4,0 | |
|
59 |
42 |
20-30 |
10-20 |
11,5 |
6,0 |
5,5 | |
|
76 |
59 |
20-30 |
10-20 |
14,5 |
8,0 |
6,5 | |
|
01А3 |
36 |
22 |
30-40 |
30-40 |
4,3 |
2,6 |
1,7 |
|
01А4 |
46 |
31 |
30-40 |
30-40 |
5,2 |
3,3 |
1,9 |
|
59 |
42 |
30-40 |
30-40 |
8,6 |
5,3 |
3,3 | |
|
76 |
59 |
30-40 |
30-40 |
10,5 |
7,0 |
3,5 | |
|
36 |
22 |
40-50 |
|
4,0 |
2,3 |
1,7 | |
|
46 |
31 |
40-50 |
30-40 |
5,0 |
3,1 |
1,9 | |
|
59 |
42 |
40-50 |
(или |
7,5 |
4,2 |
3,3 | |
|
76 |
59 |
40-50 |
40-50) |
9,5 |
6,0 |
3,5 | |
|
36 |
22 |
50-60 |
|
3,6 |
1,9 |
1,7 | |
|
46 |
31 |
50-60 |
30-40 |
4,5 |
2,6 |
1,9 | |
|
59 |
42 |
50-60 |
(или |
7,0 |
3,7 |
3,3 | |
|
76 |
59 |
50-60 |
40-60) |
9,0 |
5,5 |
3,5 | |
|
01А3 |
59 |
42 |
60-90 |
30-40 |
6,0 |
3,2 |
2,8 |
|
76 |
59 |
60-90 |
30-40 |
7,3 |
3,5 |
3,8 | |
|
12А3 |
59 |
31 |
20-30 |
20-30 |
8,0 |
5,5 |
2,5 |
|
76 |
42 |
20-30 |
20-30 |
9,0 |
6,0 |
3,0 | |
|
14A3 |
59 |
38 |
20-30 |
20-30 |
12,0 |
8,0 |
4,0 |
|
76 |
54 |
(или |
20-30 |
16,0 |
10,0 |
6,0 | |
|
93 |
69 |
30-40) |
20-30 |
20,0 |
12,5 |
7,5 | |
|
КДТ |
59 |
34 |
20-30 |
20-30 |
10,0 |
7,0 |
3,0 |
|
76 |
46 |
20-30 |
20-30 |
14,0 |
9,0 |
5,0 | |
