Долото крестовое

Крестовые долота (рис. 130) служат для проходки твёрдых и трещиноватых горных пород. Рабочее тело этого долота имеет крестообразное сечение, т. е. как бы два перекрещивающиеся между собой под прямым углом плоских долота. Каждая из четырех лопастей заделана внизу на лезвие с углом приострения 100-130°, в зависимости от твёрдости проходимой породы. Размеры крестовых долот приведены в табл. 82.

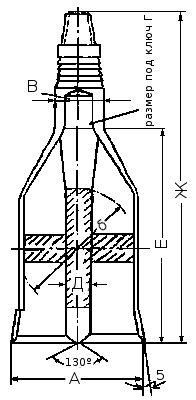

Рис. 130. Крестовое долото.

Таблица 82. Размеры крестовых долот

Номинальные размеры резьбы	Размеры, мм							Масса, кг
	А	Б	В	Г	Д	Е	Ж
2" х 3"	148	128	112	84	50	660	1000	66
2 ¾ " х 3 ¾ "	198	178	140	102	60	715	1100	140
3'//' х4'//'	248	228	165	128	65	770	1200	210
3 ¼ " х 4 ¼ "	298	278	165	128	70	770	1200	230
4" х 5"	345	325	188	140	70	830	1300	350
4" х 5"	395	370	188	140	70	830	1300	390
4 ¼ " х 6"	445	420	220	152	80	850	1400	580
4 ¼ " х 6"	495	470	220	152	90	950	1500	690
4 ¼ " х 6"	595	570	220	152	100	950	1500	980
