Обсадные трубы для бурения гидрологических скважин

Технические характеристики обсадных труб

Число типоразмеров обсадных труб при гидрогеологическом бурении определяется в основном степенью устойчивости стенок скважины и необходимостью изоляции отдельных водоносных горизонтов. При бурении поисковых и картированных неглубоких скважин применяют обсадные трубы диаметром 108,127 и 146 ниппельного соединения геологоразведочного стандарта по ГОСТ 6238-77.

Крепление глубоких разведочных и эксплуатационных (водозаборных) скважин выполняется трубами нефтяного сортамента с муфтовым соединением. Практикуется также безрезьбовое соединение труб на электросварке, выполняемое непосредственно на устье скважины, что значительно облегчает процесс обсадки ввиду гладкоствольности колонны; при извлечении трубы отрезают.

При бурении скважин на минеральные и термальные воды получили распространение трубы из нержавеющей стали -бесшовные, коррозионностойкие, например марки 10X171113М2Т, 12Х18Н9, 12Х18Н10Т. Для повышения ресурса работы выполняют футеровку - покрытие внутренней поверхности слоем полиэтилена.

Сортамент нефтяных обсадных труб по ГОСТ 632-80 приведен в табл. 7.59.

Основной тип резьбы обсадных труб имеет треугольный закругленный профиль с шагом 3,175 и конусностью 1: 16; имеется короткая и удлиненная резьба (для диаметров 114-245 мм). Кроме того, предусмотрены резьбы с трапецеидальной резьбой ОТТМ (для диаметров труб 114-340 мм), а также трубы с раструбным безмуфтовым соединением ТБО «труба в трубу» (для диаметров 127-194 мм). Длина труб составляет 9,5-13 м; допускается поставка труб (20%) длиной 8-9,5 м и (до 10%) 5-8 м.

При обсадке обычно используют трубы через диаметр или же выполняют обточку муфт, например до диаметров 184, 236, 340, 390 и 440 мм. Для крепления неглубоких скважин применяют также чугунные, асбоцементные и полимерные трубы.

Принадлежности к обсадным трубам

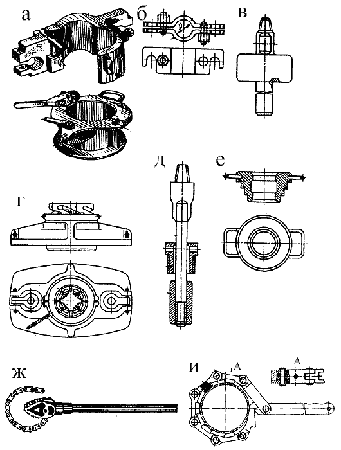

Рис. 7.92. Принадлежности к обсадным трубам.
а - элеватор с упором под муфту обсадной трубы; б - хомут; в - забивной снаряд; г -трубодержатель лафетный; д - выбивной снаряд; е - забивная резьбовая головка; ж - цепной ключ; и- шарнирный ключ.

Забивной снаряд (рис. 7.92, в) предназначен для принудительного погружения колонны обсадных труб в скважину. Нижняя хвостовая часть груза служит для увеличения его массы и двигается в отверстии забивной головки. Масса снаряда 950 кг.

Выбивной снаряд (рис. 7.92, д) применяется при извлечении обсадных труб ударами из неглубоких скважин. Выбивание выполняется резкими подъемами штанги с кольцом вверх с помощью лебедки станка.

Забивные башмаки и головки

Забивной башмак (табл. 7.60) предназначен для предохранения нижнего резьбового конца колонны обсадных труб от смятия.
Забивная головка (рис. 7.92, е, табл. 7.60) служит для предохранения верхнего конца обсадных труб от смятия при их забивании в скважину. Имеются резьбовые головки для труб одного диаметра и многоступенчатые резьбовые - для труб нескольких смежных диаметров.

Таблица 7.60. Параметры забивных башмаков и головок


Диаметр обсадных труб, мм Забивные башмаки Диаметр труб, мм Забивные головки резьбовые
Диаметр, мм Высота, мм Масса, кг Высота, мм Масса, кг
168 192 175 11 325 - 94
219 243 225 19 426 210
273 294 325 30 473 256
325 346 325 44 680 225 412
377 396 360 57
426 447 400 77

Хомут

Хомут (рис. 7.92, б, табл. 7.61) применяется для спуска и подъема колонны обсадных труб с упором под муфту и для поддержания колонны на весу с захватом в любом месте трубы.

Таблица 7.61. Основные размеры и масса хомутов

Диаметр
обсадных труб, мм
Ширина, мм Высота, мм Масса, кг
Стальные Из титанового
сплава (ВИТР)
168 640 150 41 -
219 680 150 43 26
273 750 200 65 28
325 800 200 70 34
377 850 200 75 38
426 900 200 81 40
478 950 250 91 44
529 1000 250 131 -
680 1100 250 147 -
720 1200 250 157 -
820 1300 250 178 -

Элеватор

Элеватор корпусной предназначен для спуска и подъема колонны обсадных труб с упором под муфту. Используются элеваторы нефтяного сортамента типа КМ и ЭК с подвесом за штопоры (рис. 7.92, а). Их недостаток-излишняя масса, так как они рассчитаны на грузоподъемность нефтяных установок. Облегченные элеваторы для гидрогеологического бурения рассчитаны на грузоподъемность 200 кН.

Ключи

Таблица 7.62. Техническая характеристика ключей цепных для обсадных труб

Параметры Ключи цепные
КЦО-1 КЦН-2 КЦН-3
Диаметр труб, мм
Крутящий момент, даН-м
Длина рукоятки, мм
Длина цепи, мм
Масса, кг (в т. ч. из титанового сплава)
60—114
66
660
667
11
114—146
170
1570
928
24
146—245
300
2100
1377
53

Таблица 7.63. Техническая характеристика ключей шарнирных для обсадных труб

Параметры Ключи шарнирные
КШ- 76 Кш- 93 По ГОСТ 10559 К-168/188 (ВИТР) К-219/245 (ВИТР)
Диаметр труб, мм 83-92 73, 89 108, 127 146 168, 188 219, 243 168, 188 219, 245
Крутящий момент, даН-м 300 300 175 200 225 260 300 200 200
Длина рукоятки, мм 500 500 560 560 560 560 560 400 400
Длина цепи, мм
Масса, кг (в т. ч. из титанового сплава) 4,0 4,1 7,0 7,8 8,0 10,9 12,1 12(7) 16(9)
