Буровой снаряд для ударного бурения
(рис. 7.86) состоит из долота, ударной
штанги, раздвижной штанги (яссы) и канатного
замка.
Рис. 7.86. Снаряд ударно-канатного бурения.
1 - замок
канатный; 2 - раздвижная штанга; 3 -ударная штанга; 4-долото.
Долото
Долота делятся на:
- плоские,
- двутавровые,
- округляющие
- крестовые
- пирамидальные (рис. 7.87).
Тип долота определяется характером проходимых пород.
Плоское долото с клинообразным лезвием - для мягких пород; в стволе
скважины могут оставаться выступы, мешающие спуску обсадных
труб.
Двутавровое долото - для вязких пород; по концам лезвия
имеются борта, образующие двутавровое сечение; форма скважины - близкая к
кругу.
Округляющее долото - для твердых пород; боковые стороны
долота защищают лезвие от износа.

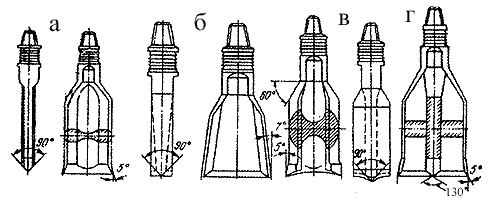

Рис. 7.87. Долота, применяемые при ударном бурении.
а -
плоское; б - двутавровое; в - округляющее; г -
крестовое.
Крестовое долото - для твердых трещиноватых
пород и валунно-галечных отложений; расположение лопастей препятствует
заклиниванию его в трещинах.
Пирамидальное долото- для бурения в
валунно-галечных отложениях и сдвигания валунов в сторону. Основные технические
данные в табл. 7.54.
Таблица 7.54. Техническая характеристика ударных долот
Размер резьбы, мм | Плоское долото | Двутавровое долото | Округляющее долото | Крестовое долото | ||||||||
Диаметр, мм | Длина, мм | Масса, кг | Диаметр, мм | Длина мм | Масса, кг | Диаметр, мм | Длина, мм | Масса, кг | Диаметр, мм | Длина, мм | Масса, кг | |
50x76 | 145 | 650 | 42 | 148 | 650 | 425 | 145 | 1150 | 85 | 145 | 1000 | 66 |
69x95 | 195 | 750 | 70 | 198 | 750 | 70 | 195 | 1200 | 120 | 195 | 1100 | 140 |
82x107 | 245 | 850 | 120 | 248 | 850 | 93 | 245 | 1300 | 200 | 245 | 1200 | 210 |
82x107 | 295 | 900 | 140 | 298 | 900 | 120 | 295 | 1300 | 310 | 295 | 1200 | 230 |
101x127 | 345 | 1000 | 180 | 345 | 1000 | 180 | 345 | 1350 | 370 | 345 | 1300 | 350 |
101x127 | 395 | 1050 | 220 | 395 | 1050 | 200 | 395 | 1350 | 398 | 395 | 1300 | 440 |
107x152 | 445 | 1100 | 280 | 445 | 1100 | 320 | 445 | 1500 | 596 | 445 | 1400 | 580 |
107x152 | 495 | 1150 | 340 | 495 | 1150 | 400 | 495 | 1500 | 700 | 495 | 1500 | 690 |
107x152 | 595 | 1200 | 450 | 595 | 1200 | 440 | 595 | 1500 | 900 | 595 | 1500 | 980 |
107x152 | 695 | 1300 | 520 | 695 | 1300 | 520 | 695 | 1500 | 1400 | — | — | — |
Ударная штанга
Ударная штанга (табл. 7.55) предназначена
для увеличения массы инструмента и сохранения вертикального направления бурового
инструмента.
Для удаления с забоя разрушенной породы и при проходке пластов
водонасыщенного песка используется желоночный снаряд в следующем составе:
желонка, раздвижная штанга (яссы) и канатный замок. Иногда добавляют короткую
ударную штангу.
Таблица 7.55. Техническая характеристика ударных штанг
Диаметр, мм | Длина, мм | Номинальный размер резьбы, мм | Масса штанг, кг | |
гладкоствольных | с высаженными концами | |||
110 | 6000 | 50x76 | 460 | 270 |
110 | 4000 | 50x76 | 303 | 183 |
140 | 6000 | 69x95 | 704 | 400 |
140 | 4000 | 69x95 | 464 | 272 |
165 | 6000 | 82x107 | 990 | 630 |
165 | 4000 | 82x107 | 600 | 380 |
165 | 2000 | 82x107 | 320 | — |
188 | 6000 | 101x127 | 1290 | 790 |
188 | 4000 | 101x127 | 845 | 545 |
188 | 2000 | 101x127 | 410 | — |
220 | 4000 | 107x152 | 1120 | 670 |
220 | 2000 | 107x152 | 530 | 910 |
Желонка
Желонка с полусферическим клапанам и копьем (см. табл. 7.56, рис. 7.88, б) применяется для забора разжиженной массы и при проходке песков. Полусферический клапан обеспечивает плотное закрытие желонки, а копье - предварительное рыхление породы.
Желонка с полусферическим клапанам и копьем (см. табл. 7.56, рис. 7.88, б) применяется для забора разжиженной массы и при проходке песков. Полусферический клапан обеспечивает плотное закрытие желонки, а копье - предварительное рыхление породы.
Забивной стакан
Канатный замок и раздвижная штанга
Номинальные размеры резьбы, мм | Диаметр, мм | Длина, мм | Масса, кг | |||
Замка | Раздвижной штанги |
Замка | Раздвижной штанги |
Замка | Раздвижной штанги | |
50x76 | 110 | 120 | 600 | 1620 | 37,7 | 112 |
69x95 | 140 | 160 | 700 | 1795 | 55,8 | 166 |
82x107 | 165 | 190 | 750 | 1920 | 77,3 | 245 |
101x127 | 188 | 220 | 800 | 2030 | 95,0 | 340 |
107x152 | 220 | 260 | 900 | 2235 | 127,0 | 490 |

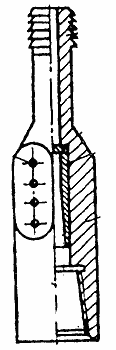

Раздвижная штанга -рабочие ножницы (рис. 7.89) состоит из двух звеньев, скользящих одно в другом. Рабочий ход звена составляет 250 мм, а аварийный - 500 мм. В момент удара долота о забой верхнее звено опускается и при подъеме ударяет по нижнему звену, облегчая отрыв долота от забоя и выбивание снаряда - в случае его прихвата в вязких и трещиноватых породах.
Рис. 7.89. Канатный замок.
