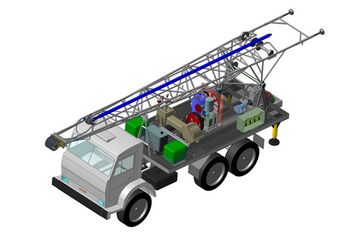

Буровая установка УРБ-2,5Г (гидрофицированная)

Назначение буровой установки УРБ-2,5Г

ИП Гараева З. М. производит и продает буровую установку УРБ -2,5Г гидрофицированную.

Буровая установка УРБ 2,5А предназначена для бурения геофизических и структурных скважин глубиной до 350 м вращающимися бурильными трубами диаметром 60,3мм и глубиной до 450м - трубами диаметром 50 мм с очисткой скважины промывкой, а также для бурения групповых скважин шнеками. Представляет собой комплекс механизмов, смонтированных на автошасси TRUCK-Z-43114 (6х6)

Установка разведочного бурения  - УРБ-2,5Г — является модернизированным и улучшенным аналогом УРБ-2,5А. Модернизация УРБ-2,5Г заключается в гидрофикации основных приводов механизмов установки, что открыло новые преимущества в управлении, производительности и надёжности данной установки. Определило повышенные динамические показатели установки, так например крутящий момент  ротора достиг 3000 н*м (300 кгс*м) за счёт проименения гидропривода и улучшенной конструкции самого ротора.

Принцип работы буровой установки УРБ-2,5Г аналогичен УРБ-2,5А.

Устройство установки так же схоже, за исключением появившегося гидропривода основных механизмов

  • гидропивод ротора
  • гидропивод лебёдки
  • механизма подачи

С применением и разработкой нового типа силовых лебёдок увеличелась подъёмная сила (до 10 тонн) необходимая для поднятия / опускания буровой колонны. Наличие гидроприводного реверса в механизме подачи и ширококо диапозона скоростей позволило быстро поднимать буровую колонну и исключить функцию одного барабана лебёдки.  Установка и использование компрессора улучшило показатели глубины шнекового бурения на сухую, за счёт продувки воздухом с подачей до 9 м3/мин давлении 1,1МПа.

Существенно повышенные технические характеристики и мощность буровой установки дают возможность увеличить теоретическую глубину бурения до трубами Ø60,3мм до 350м трубами Ø50мм до 450-500м.

Другим наиболее важным существенным дополнением - является наличие на установке современного компрессора АК-9 винтового типа, который по производительности сравним с двумя поршневыми компрессорами 4ВУ применяемые на установки УРБ-2А2.

Также упростилась система управления установкой — вместо громоздких и неудобных механических рычагов и тяг имеется компактная простая для пользования панель управления.

Технические характеристики гидрофицированной буровой установки УРБ 2,5Г

Существенно повышенные технические характеристики и мощность буровой установки УРБ 2,5Г дают возможность увеличить теоретическую глубину бурения скважин:

  • трубами Ø60,3мм до 350м
  • трубами Ø50мм до 450-500м

Шифр УРБ-2,5А

УРБ-2,5А-КамАЗ

Монтажная база автошасси

КамАЗ-43114-0001029-15 / 43114-0001027-15

Тяговое усилие на канате барабана лебедки

120 кН (12 т)

Условная глубина бурения, м:
   трубами бурильными диаметром, 60,3 мм
   трубами бурильными диаметром,  50 мм
   шнеками диаметром, мм 110


350
450
6

Диаметр бурения, мм не более с промывкой:
   начальный
   конечный
   шнеками

190
93
120

Длина бурильной свечи, м

1,5:3,0

Скорость подъема бурового снаряда, м/с (расчетная)

0....0,8

Частота вращения бурового снаряда (инструмента) (об/мин)

(0... 400)

Наибольшее усилие подачи инструмента (расчетное)

120 (12), кН (тс)

Буровой насос: НБ-32 по ТУ 26-02-855-79
   объемная подача (наибольшая), пред. откл. (-10%), м3/ч (дм3/с)
   предельное давление насоса, не менее, МПа (кгс/см2)


40 (11)
4,0 (40)

Компрессор винтового типа АК-9
   максимальная призводительность


10 м3/мин

Мачта: сварная из труб
   длина мачты, мм
   высота мачты от стола ротора до оси кронблока, мм


11200
9500

Габаритные размеры установки в транспортном положении LxBxH, мм, не более

11200x2500x3850

Габаритные размеры установки в рабочем положении, мм не более:
   длина
   ширина
   высота


8250
2500
11200

Масса установки полная, кг (допускаемое отклонение массы автошасси +3%)

14900 / 14940

Удельный расход топлива не более

0,23 кг/квт *ч

Распределение полной массы установки, кг:
   через переднюю ось
   через заднюю тележку


5016 / 5024
9884 / 9916

Наибольший момент силы ротора, Нм (кгс.м)

3000 (300)
