Универсальный шарнирный ключ типа КШ
Универсальные шарнирные ключи типа КШ предназначены для удержания, навинчивания и отвинчивания вручную буровых коронок, корпусов кернорвателей, переходников, колонковых, шламовых, обсадных и бурильных труб. Ориентировочный срок службы ключей 600 ст.смен. Ширина захвата ключей 12мм. Техническая характеристика ключей приведена в табл. 26.
Ключ (рис. 17) представляет собой однорядную втулочную цепь, состоящую из прижимных скоб 1, 3, 6, у которых контактирующая с трубой поверхность оснащена зернистым релитом (твёрдым сплавом), обеспечивающим хорошее сцепление с поверхностью свинчиваемого изделия. Прижимные скобы соединяются звеном цепи 2. На скобе 6 предусмотрен упор, который входит в зацепление с упором на рукоятке 5.
Все скобы, накладки и рукоятка соединены между собой шарнирно с помощью втулок 7, 12 и фиксируются стандартными заклепками 8 и 11 через шайбы 10 таким образом, что соединительные скобы и накладки скрепляются с втулкой неподвижно, а прижимные скобы и рукоятка - шарнирно. В связи с тем, что ширина рукоятки 16мм, прижимных скоб - 12 мм (а также для свободного ввода упора прижимной скобы в пространство между накладками 4) установлены две втулки 9.
Рис. 17.
Универсальный шарнирный ключ типа КШ
Таблица 26. Основные параметры ключей типа КШ
Тип |
Основные параметры | ||
Диаметр захватываемых |
Длина |
Масса, кг | |
КШ-54 |
48-54 |
500 |
4,20 |
КШ-57 |
57-63 |
500 |
4,25 |
КШ-76 |
63-74 |
500 |
4,50 |
КШ-93 |
83-91 |
500 |
4,70 |
КШ-132 |
106-110 |
500 |
+----5,3 |
КШ-151 |
144-149 |
500 |
4,10 |
Шарнирный ключ для бурильных труб
Шарнирные ключи (рис. 18) предназначены для свинчивания и развинчивания бурильных труб и соединений.
Шарнирный ключ (рис. 18) состоит из рукоятки 6, откидной и наружной скоб 1 и 4, соединенных между собой шарнирно осями 2. Сухарь 5 крепится к скобе наружной осью 3.

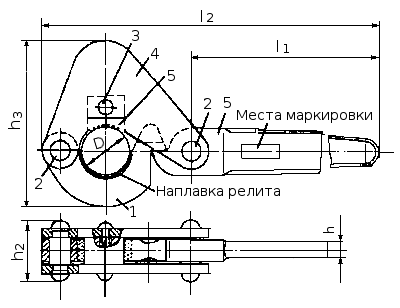

Рис. 18. Шарнирный ключ для бурильных труб
В шарнирных ключах на рабочую поверхность откидной скобы нанесен слой релита с шероховатой поверхностью, прочно сцепляющийся с поверхностью бурильной трубы.
Ключи обеспечивают надежный захват и передачу момента при свинчивании и развинчивании бурильных труб.
