Трубы бурильные легкой серии (ТБСЛ)

Для бурения в геологических разрезах, представленных, в основном, породами VIII-X категорий по буримости и породами средней твердости VI-VII категорий с пропластками более твердых пород, разработаны специальные технические средства - снаряды со съемными керноприемниками (ССК), позволяющие извлекать керн из скважины через бурильную колонну с помощью съемного керноприемника, поднимаемого на канате. Для комплектации гладкоствольной (снаружи и внутри) бурильной колонны, применяемой при алмазном бурении на высоких частотах вращения в породах VIII-XI категорий по буримости на глубину до 1200 (1500) м, используются гладкие бурильные трубы, технические данные которых приведены в табл. 3.13.

В бурильных комплексах ССК начиная с 1975 года впервые для геологоразведочного бурения начали применяться прецезионные бурильные трубы с высокоточными двухупорными резьбовыми соединениями. Из всех существующих типов резьбовых соединений при заданном наружном и внутреннем диаметрах двухупорное соединение обладает наивысшей прочностью, жесткостью и герметичностью.

Бурение с ССК наиболее целесообразно осуществлять с использованием станков (установок) с подвижным вращателем.

Трубы ТБСЛ предусматриваются ГОСТ Р51245-99 «Трубы бурильные стальные легкой серии». Трубы должны выпускаться двух модификаций:

  • ТБСЛ - цельнотянутые (рис. 3.4, табл. 3.14);
  • ТБСЛ-П - с приваренными концами (рис. 3.5, табл. 3.15).

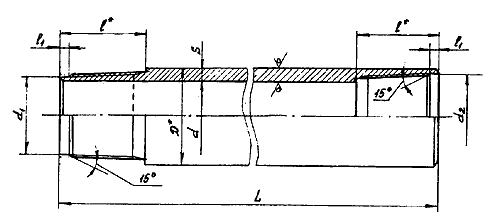

Рис. 3.4. Цельнотянутая бурильная труба (ТБСЛ).

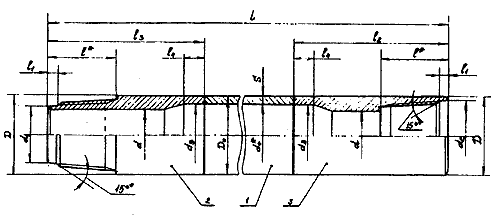

Рис. 3.5. Бурильная труба с приваренными концами (ТБСЛ).
1 - труба;   2 - приваренный конец с наружной резьбой;  3 - приваренный конец с внутренней резьбой.

Таблица 3.14. Сортамент цельнотянутых бурильных труб ТБСЛ (см. рис. 3.4)

Параметры труб Значения параметров для труб типоразмером
ТБСЛ-43 ТБСЛ-5 5 ТБСЛ-70 ТБСЛ-89 ТБСЛ-114
Наружный диаметр трубы D* 43 55 70 89 114
Внутренний диаметр трубы d 33,4 45,4 60,4 78 102
Толщина стенки трубы S 4,8 4,8 4,8 5,5 6,0
Длина трубы L

1500
3000

1500
3000
4500
1500
3000
4500
1500
3000
4500
1500
3000
4500
Общая длина проточки (расточки) подрезьбу l* 32 42 42 50 50
Диаметр конической проточки в плоскости торца d1 36,60 48,20 63,20 81,15 105,90
Диаметр конической расточки в плоскости торца d2 39,15 51,35 66,35 85,15 109,90
Длина проточки (расточки) l1 4,5 4,5 4,5 4,5 4,5
Расчетная масса 1 м трубы, кг 4,52 5,94 7,22 11,33 15,98

Размеры резьбы даны на рис. 3.6 и 3.7 и в табл. 3.16.
Допуск прямолинейности на любом участке длиной 1 м цельнотянутых труб диаметром 43, 55 и 70 мм - 0,3 мм; диаметром 89 мм - 0,5 мм, диаметром 114 мм - 0,7 мм.

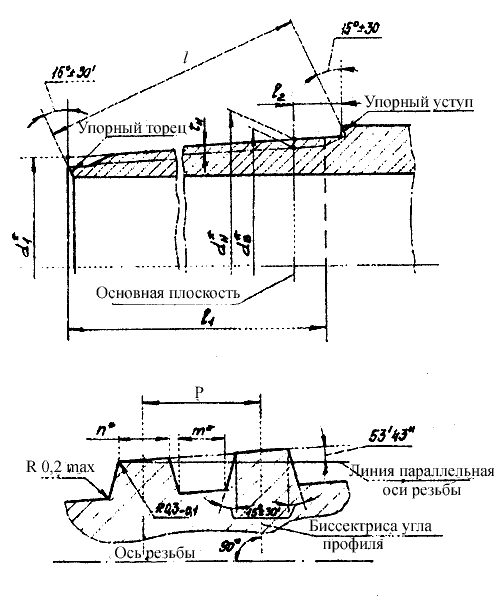

Рис. 3.6. Наружная резьба.

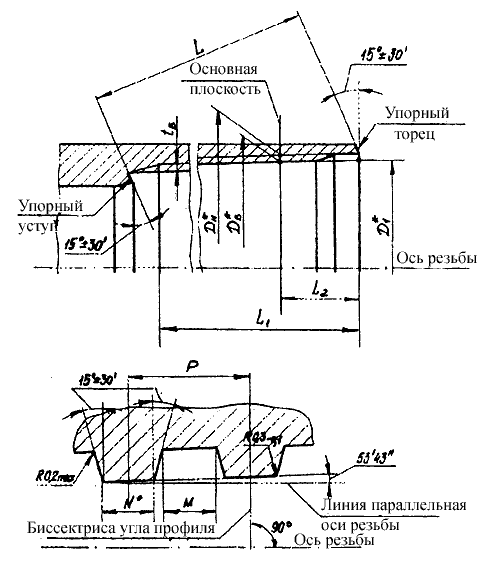

Рис. 3.7. Внутренняя резьба.

Таблица 3.15. Сортамент бурильных труб ТБСЛ-П

Параметры труб Значения параметров для труб типоразмером
ТБСЛ-П-43 ТБСЛ-П-55 ТБСЛ-П-70 ТБСЛ-П-89
Наружный диаметр трубы D0 43 55 70 89
Толщина стенки трубы S 3,5 3,5 3,5 3,5
Внутренний диаметр труб do* 36 48 63 80
Наружный диаметр приваренного конца D 43,5 55,5 70,5 89,5
Внутренний диаметр приваренного конца d 33 45 60 78,5
Длина бурильной трубы L 1500
3000
1500
3000
4500
1500
3000
4500
1500
3000
4500
Длина приваренного конца с внутренней резьбой l2 70 80 80 90
Длина приваренного конца с наружной резьбой l3 70 80 80 90
Общая длина расточки (проточки) под- резьбу l* 32 42 42 50
Диаметр конической проточки в плоскости торца d1 36,60 48,20 63,20 81,15
Диаметр конической расточки в плоскости торца d2 39,15 51,35 66,35 85,15
Длина проточки (расточки) l2 4,5 4,5 4,5 4,5
Диаметр расточки приваренного конца под приварку d3 36 48 63 80
Длина расточки приваренного конца под приварку l4 20 20 20 25
Расчетная масса 1 м трубы (с учетом приваренных концов), кг 3,35 4,55 6,00 9,45

Таблица 3.16. Размеры (мм) резьбы бурильных труб ТБСЛ (ТБСЛ-П)

Параметры резьбы труб и приваренных концов Значения параметров для труб (приваренных концов)
43 55 70 89 114
Наружный диаметр наружной резьбы в основной плоскости dH 38,800 50,962 65,938 84,750 109,534
Внутренний диаметр наружной резьбы в основной плоскости dB 37,300 49,162 64,138 82,350 107,134
Наружный диаметр внутренней резьбы в основной плоскости Dн 38,800 50,962 65,938 84,750 109,534
Внутренний диаметр внутренней резьбы в основной плоскости Db 37,400 49,262 64,238 82,450 107,234
Наружный диаметр наружной резьбы в плоскости торца d1 38,100 50,000 65,000 83,550 108,300
Внутренний диаметр внутренней резьбы в плоскости торца D1 37,637 49,550 64,550 82,750 107,550
Расстояние между упорными коническими поверхностями наружной резьбы l 31,183 40,922 40,922 48,759 48,759
Расстояние между упорными поверхностями внутренней резьбы L 31,283 41,022 . 41,022 48,859 48,859
Длина резьбы с полным профилем l1 (L1) не менее 28 38 38 46 46
Расстояние от внутреннего угла наружного уступа до основной плоскости наружной резьбы l2 12,0 12,0 12,0 11,5 11,0
Расстояние от торца трубы до основной плоскости L2 10,0 10,0 10,0 10,0 10,0
Шаг резьбы Р 6,0 8,0 8,0 8,0 8,0
Высота витка наружной резьбы tH 0,75 0,90 0,90 1,20 1,20
Высота витка внутренней резьбы tb 0,70 0,85 0,85 1,15 1,15
Ширина впадины наружной резьбы m 2,9 3,9 3,9 3,9 3,9
Ширина вершины профиля наружной резьбы п 2,698 3,618 3,618 3,456 3,456
Ширина впадины внутренней резьбы М 2,9 3,9 3,9 3,9 3,9
Ширина вершины профиля внутренней резьбы N 2,725 3,645 3,645 3,483 3,483

Допуск прямолинейности бурильной трубы ТБСЛ-П на любом участке длиной 1 м должен составлять: 0,4 мм - для труб диаметром 43 мм, 0,5 мм - диаметром 55 мм, 0,7 мм - диаметром 70 мм, 0,8 мм - диаметром 89 мм.

Механические свойства материала труб ТБСЛ

Цельнотянутые трубы ТБСЛ должны изготавливаться из стали марки 38ХНМ (38Х2Н2МА) по ГОСТ 4543; должны быть термически обработанными. Механические свойства стали должны соответствовать указанным в табл. 3.17

Параметры Значения параметров, не менее
Временное сопротивление разрыву ?в, МПа
Предел текучести ?т, МПа
Относительное удлинение ?s, %
735
539
12

Приваренные концы труб ТБСЛ-П и резьба всех труб (ТБСЛ и ТБСЛ-П) подвергаются химико-термическому упрочнению (карбонитрации).
