Буровые вышки башенного типа представляют собой металлическую сборно-разборную конструкцию в форме усечённой пирамиды. Элементами вышки являются толстостенные трубы, хомуты и профильное железо (рис. 8).

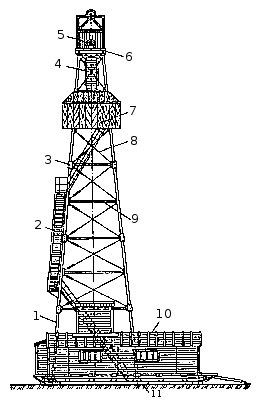

Рис. 8. Буровая вышка
ВРМ-24/50: 1 — ноги; 2 — маршевая лестница; 3 — хомуты; 4 — тоннельная лестница;
5 — кронблок; 6 — верхнее основание; 7 — рабочий полок; 8 — раскосы; 9 —
горизонтальные пояса; 10 — буровое здание; 11 — нижнее основание.
Металлические буровые вышки имеют металлические сварные основания - салазки и могут при благоприятном рельефе местности перевозиться на небольшие расстояния тракторами без разборки. Буровое здание перевозят отдельно, если оно смонтировано на полозьях, или совместно с вышкой (при общем основании).
В условиях пересечённой местности вышки разбирают и перевозят по частям. Детали металлических вышек соединяют болтами, что обеспечивает их быструю сборку и разборку. Основными элементами вышек являются цельнотянутые трубы, которые в зависимости от высоты вышки имеют диаметры 112/104 мм, 108/99,5 мм, 102/90 мм.
На изготовление поясов используют уголковую сталь размером 65x65x6 мм и бесшовные трубы диаметром 73/67 мм, а для раскосов — уголковую сталь 50x50x6 мм или гибкие связи. Трубы ног соединяются между собой хомутами, к которым крепятся они и раскосы. Ноги вышки имеют башмаки для соединения вверху с рамой, внизу - с основанием либо фундаментом.
В верхней части буровой вышки расположена площадка кронблока.
Выпускаемые в заводских условиях различные вышки в конструктивном отношении имеют незначительные различия.
Например, вышка ВМР-24/540 имеет шесть типо-размеров. Максимальная нагрузка на кронблок для всех размеров этих вышек 55 т. Размеры по осям опор основания - 6x6 м, по осям опор кронблока -2x2м. Основные технические параметры вышек приведены в табл. 22.
Таблица 22. Основные параметры вышек ВМР 24-540
№ |
Наименование параметров |
Значения параметров для типо-размеров вышек | |||||
ВМР- |
ВМР- |
ВМР- |
ВМР- |
ВМР- |
ВМР- | ||
1 |
Угол наклона, град. |
84-90 |
84-90 |
84-90 |
90 |
90 |
90 |
2 |
С лестницей тоннельного типа без рабочей площадки |
+ |
- |
- |
+ |
- |
- |
3 |
С лестницей тоннельного типа и рабочей площадкой |
- |
+ |
- |
- |
+ |
- |
4 |
С маршевыми лестницами и рабочей площадкой |
- |
- |
+ |
- |
- |
+ |
5 |
Максимальная грузоподъемность на крюке, т |
360 |
360 |
360 |
400 |
400 |
400 |
6 |
Высота от основания до оси кронблока, м |
24 |
24 |
24 |
26 |
26 |
26 |
7 |
Количество роликов кронблока, шт |
3 |
3 |
3 |
4 |
4 |
4 |
8 |
Масса вышки, кг |
9200 |
10100 |
9800 |
9600 |
9500 |
10000 |
В практике буровых работ находят также применение следующие типы вышек: ВУ-18/25, ВМ-18/15, В-26-25, В-26 /50, БМ-32 - с высотой от нижнего основания до оси кронблока, от 18 до 32 м. Наиболее широко используются сборно-разборные вышки типа ВРМ-24/540 и ВМ-18/15.
При установке вышки на новой точке необходимо учитывать преобладающее направление ветра и разворачивать вышку к ветру ребром, а также укреплять её канатными растяжками диаметром 16 мм.
