Настоящие трубы предусмотрены ГОСТ Р 51245-99. Стандарт распространяется на гладкоствольные стальные бурильные трубы с приваренными замками, предназначенные для бурения скважин при поисках и разведке твердых полезных ископаемых, бурения скважин под воду, при инженерно-геологических изысканиях и строительстве, колонковым и бескерновым способом, твердосплавными и алмазными коронками и долотами всех видов, в том числе с применением забойных гидро- и пневмоударников.
Стандартом предусмотрены модификации труб по толщинам стенок от 3,5 до 6,0
мм, длинам труб (от 1,7 до 6,2 м), типам приваренных замков (из стали 40ХН с
прорезями - Пи без прорезей - БП) и видам термообработки и способа упрочнения их
тела (см. рис. 3.1 и табл. 3.6 и 3.7).
Форма и размеры профиля
резьбы (правой и левой) должны соответствовать указанным на рис. 3.2 и в
табл. 3 8. Трубы ТБСУ изготавливаются из нормализованной (вид упрочнения
обозначается Н) легированной стали марки 36Г2С (ГОСТ 4543) с поверхностной
закалкой токами высокой частоты (вид упрочнения — НЗ). Механические свойства
материала тела трубы и сварного шва соединения должны
соответствовать указанным в табл. 3.4. Кривизна
(отклонение от прямолинейности) труб ТБСУ - не более 1 мм на метр длины на любом
участке, общая кривизна, измеренная в середине трубы,- не
более 1/2000 ее длины.

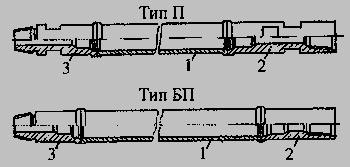

Рис. 3.1. Бурильная труба ТБСУ.

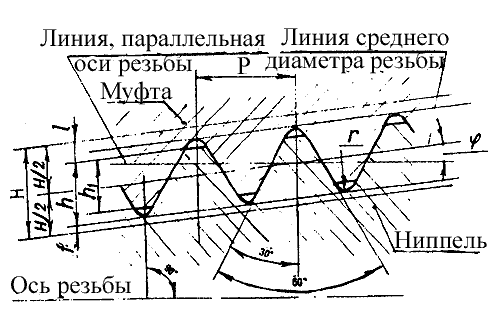

Рис.3.2. Форма профиля резьбы бурильных труб ТБСУ.
Таблица 3.6 Сортамент бурильных труб ТБСУ
Обозначение размера труб | Номинальные размеры, мм | Расчетная масса1 м трубы с приваренными замками, кг | ||||||
Тела | трубы | Сварного соединения | Приваренного замка | |||||
D | δ | D2 | d2 | D1 | А | С прорезями | Без прорезей | |
43x4,5 | 43 | 4,5 | 44 | 16 | 43,5 | мар.34 | 5,12 | 488 |
55x4,5 | 55 | 4,5 | 56 | 22 | 22 | мар.45 | 7,47 | 7,12 |
63,5x4,5 | 63,5 | 4,5 | 64,5 | 28 | 64 | мар.53 | 8,82 | 8,24 |
70x4,5 | 70 | 4,5 | 71 | 32 | 70,5 | мар.57 | 9,76 | 8,82 |
85x4,5 | 85 | 4,5 | 86 | 40 | 85,5 | мар.67 | 13,82 | 12,7 |
Данные по трубам других размеров - в ГОСТ Р 51245-99.
Таблица 3.7. Номинальные размеры (мм) приваренных замков*
Обозначение размера
трубы |
D1 | d | l1 | s | l | l2 | l | l (1) | ||
Замки с прорезями | Замки без прорезей | Замки с прорезями | Замки без прорезей | |||||||
43 х 4,5 | 43,5 | 16 | 40 | 30 | 45 | 60 | 180 | 160 | 235 | 195 |
55 х4,5 | 55,5 | 22 | 40 | 41 | 50 | 70 | 195 | 175 | 255 | 215 |
63,5х4,5 | 64,0 | 28 | 45 | 46 | 60 | 80 | 220 | 200 | 285 | 240 |
70 х 4,5 | 70,5 | 32 | 45 | 46 | 60 | 80 | 220 | 200 | 285 | 240 |
85 х 4,5 | 85,5 | 40 | 50 | 55 | 70 | 90 | 250 | 225 | 315 | 265 |
* См. примечание к табл. 3.6.
Отклонение от соосности приварки замков к телу трубы не должно превышать 0,3 мм у сварного шва и 0,1 мм на 100 мм длины детали приваренного замка у ее торца.
Таблица 3.8. Размеры (мм) профиля резьбы приваренных замков (см. рис. 3.2)
Элементы профиля резьбы | Размер резьбы А | |
3—34 | 3—45; 3—53; 3—57; 3—67 | |
Число ниток на длине 25,4 мм | 6
4,233 | |
Шаг резьбы Р | ||
Высота остроугольного профиля Н | 3,658 | 3,654 |
Высота профиля резьбы h | 1,926 | 2,500 |
Рабочая высота профиля h1 | 1,464 | 2,192 |
Радиус закругления впадин r | 0,635 | 0,423 |
Высота среза вершин l | 1,097 | 0,731 |
Усечение впадины f | 0,635 | 0,423 |
Угол уклона | 4°45'48 " | 5°42'38" |
Конусность резьбы (2tg) | 1:6 | 1:5 |
Таблица 3.9. Средние наработки до отказа бурильных труб ТБСУ
Обозначение размера
трубы* |
Средняя наработка до износового отказа трубы** по видам упрочнения, ч, не менее | |
Н | НЗ | |
43 х 4,5 |
2100 2500 2000 2500 2500 |
6400 6300 6400 6400 6700 |
** Для обеспечения средней наработки до отказа более 6400 ч поверхность замков дополнительно должна быть упрочнена износостойкими материалами.
