Технические характеристики буровой установки УРБ 2,5А
|
Наименование |
Значение |
| Допускаемая нагрузка на крюке, кН | 40 |
| Расчетная скорость подъема бурового снаряда, м/с | 0-2.2 |
| Расчетная чистота вращения бурового снаряда (инструмента), (об/мин) | 80-300 |
| Глубина бурения, м: | |
| Бурильными трубами диаметром: | |
| 60,3мм | 200 |
| 50мм | 300 |
| Диаметр бурения, мм, не более: | |
| бурильными трубами с промывкой: | |
| начальный | 190 |
| конечный | 93 |
| Длина бурильной свечи, м | 6.0 |
| Наибольшее(расчетное) усилие подачи инструмента, кН (тс) | 26(2.6) |
| Высота мачты от стола ротора до оси кронблока, мм | 9.500 |
| Буровой насос НБ-32 | |
| Объемная подача ( наибольшая) м/ч (дм/с) | 40(11) |
| Максимальное давление насоса, МПа (кгс/см) | 4.0(40) |
| Габаритные размеры установки, мм, не более | 11200x2500x3800 |
| Масса установки полная, кг, (не более) | 14730 |
| Коробка передач | трехскоростная |
| Мачта установки | сварная из труб |

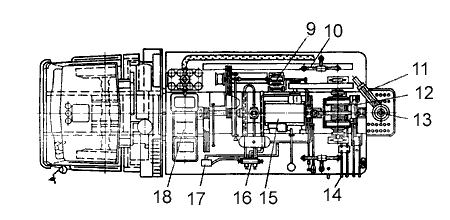

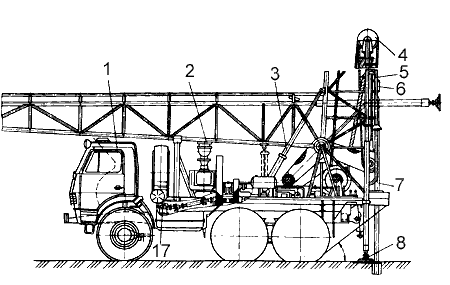

Рис. 1 - Общий вид буровой установки УРБ 2,5А
1 - автомобиль; 2 - трансмиссия главная; 3 - домкрат гидравлический; 4 - кронблок; 5 - мачта; 6 - вертлюг; 7 - штанга бурильная; 8 - домкраты винтовые; 9 - механизм подачи бурового инструмента; 10 - устройство для шнекового бурения; 11 - устройство для развинчивания труб; 12 - лебедка; 13 - ротор; 14 - рычаги управления; 15 - коробка перемены передач; 16 - распределитель масляной системы; 17 - насос ручной; 18 - насос буровой
