Долото двутавровое

Двутавровые долота (рис. 128) служат для проходки вязких горных пород. Лезвия этих долот в средней части тоньше, чем по концам, которые имеют выступающие в обе стороны борты, придающие лезвию двутавровое сечение. Заправка лезвий этих долот, по мере их износа, также может производиться на местах.

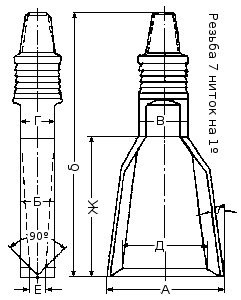

Рис. 128. Двутавровое долото

Угол заострения лезвий этих долот выполняется в большинстве случаев около 90°. Размеры двутавровых долот приведены в табл. 80.

Таблица 80. Размеры двутавровых долот

Номинальные размеры резьбы	Размеры, мм								Масса, кг
	А	Б	В	Г	Д	Е	Ж	З
2" х 3"	148	84	112	84	88	25	310	650	42,5
2 ¾ " х 3 ¾ "	198	102	140	102	126	30	365	750	70
3 ¼ " х 4 ¼ "	248	128	165	128	165	35	420	850	93
3 ¼ " х 4 ¼ "	298	128	165	128	220	35	470	900	120
4" х 5"	345	140	188	140	250	40	530	1000	180
4" х 5"	395	140	188	140	300	40	580	1060	200
4 ¼ " х 6"	445	152	220	152	325	50	550	1100	320
4 ¼ " х 6"	495	152	220	152	375	50	600	1150	400
4 ¼ " х 6"	595	152	220	152	475	60	650	1200	440
4 ¼ " х 6"	695	152	220	152	575	60	750	1300	520
4 ¼ " х 6"	795	152	220	152	675	60	850	1400	570
4 ¼ " х 6"	850	152	220	152	730	60	950	1500	630
