В породах, склонных к обрушению, устанавливают различные каркасные фильтры. Если водоносный пласт представлен известняками, гравелистыми и песчаными породами, то используют каркасы с круглыми или щелевыми отверстиями различного размера (см. рис. 9 2)
В качестве каркасов используют обсадные трубы или сварные конструкции.
Скважность фильтра η — отношение фильтрующих площадей к общей площади
(9.5)
где n — число фильтрующих отверстий; Fo — площадь одного отверстия; D — диаметр фильтра.
Трубчатые каркасы имеют скважность в пределах до 20—25 %, каркасно-сварные конструкции — до 60%.
Каптаж из водонасыщенных и раздробленных водовмещающих пород осуществляют через различные фильтрующие поверхности: просечного листа, профильной и круглой проволоки, сетки (рис. 9.5). Размеры фильтрационных отверстий dо в зависимости от их геометрии и однородности породы составляют
d0 = kdп (9.6)
где dп — средний размер частиц породы; к — коэффициент, к = 1,25—3,0.

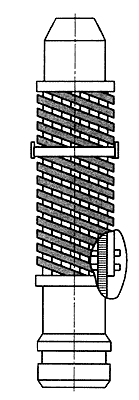

Рис. 9.5.
Каркасно-стержневой фильтр с проволочной обмоткой
Вокруг отверстии образуются сводики частиц породы, препятствующие
их проникновению внутрь фильтра. Когда водоотбор прекращается, а затем вновь
возобновляется, возникают гидродинамические давления на свод и он разрушается.
Однако после некоторого периода водоотбора такие сводики породы вокруг отверстия
фильтра образуются вновь. Пескование скважин на первом этапе
водоотбора (1—3 сут) вполне оправдано, поскольку позволяет извлечь мелкие
фракции пород из прифильтровой зоны.
Для исключения пескования следует
снизить производительность водоотбора и организовать плавны запуск
насоса.
