Для производства спуско-подьемных операций буровые вышки и мачты оснащаются грузоподъемными средствами: кронблоками и талевыми блоками.
Кронблок устанавливается на подкронблочной раме на верхнем основании вышки. Грузоподъемность кронблока и число его роликов выбирают в соответствии с грузоподъемностью лебедки и максимальным усилием на крюке. На оси кронблока на шариковых или роликовых подшипниках вращаются ролики, имеющие желоб для каната. Необходимо регулярно проверять легкость вращения роликов, износ желобов и производить смазку подшипников.
Талевый блок в талевой оснастке является подвижной частью. Он может иметь один, два и более роликов, вращающихся на подшипниках качения. Для смазки подшипников талевого блока в оси роликов имеются пробки или масленки. Технические характеристики различных блоков приведены в табл. 30.
Таблица 30. Технические характеристики кронблоков и талевых блоков
Основные параметры | |||||
Грузоподъ- |
Число канатных |
Диаметр |
Диаметр |
Габариты, |
Масса, |
Кронблоки | |||||
100 |
2 |
300 |
15,0 |
770x330x406 |
117 |
150 |
2 |
440 |
17,0 |
1100x420x630 |
270 |
300 |
3 |
440 |
20,5 |
1100x420x630 |
300 |
300 |
4 |
500 |
20,5 |
1830x800x820 |
668 |
Талевые блоки | |||||
100 |
1 |
440 |
17,0 |
865x550x150 |
155 |
100 |
1 |
440 |
20,5 |
800x550x150 |
155 |
120 |
1 |
530 |
20,5 |
1060x635x230 |
325 |
200 |
2 |
440 |
20,5 |
877x550x240 |
240 |
250 |
2 |
530 |
20,5 |
1080x635x310 |
425 |
350 |
3 |
530 |
20,5 |
1090x635x410 |
530 |
50 |
1 |
300 |
15,0 |
415x610 |
75 |
На рис. 27 дан инструмент для подвески и крепления канатов.
Вертлюг-амортизатор (рис. 27, а) при колонковом бурении служит для подвески к канату талевой системы, элеватора, вертлюга-сальника и других принадлежностей. Подпружиненный, сидящий на упорном шарикоподшипнике 3 шток 9, облегчает развинчивание замков бурильных труб, предотвращает закручивание каната и смягчает динамические нагрузки, возникающие при спуско-подъёмных операциях.
Серьга (рис. 27, б) служит для подвешивания к талевому канату элеватора.
Зажим канатный (рис. 27, в) предназначен для крепления стальных канатов к серьге подъёмных инструментов, для соединения двух концов каната, для крепления неподвижного конца каната к якорю, для крепления канатных оттяжек к ногам вышки и к якорю.
Коуш (рис. 27, г) предназначен для сохранения каната в местах его прикрепления к грузоподъёмным принадлежностям или элементам вышки. Коуш представляет собой металлический желоб, который не позволяет канату резко перегибаться и истираться об элементы крепления.

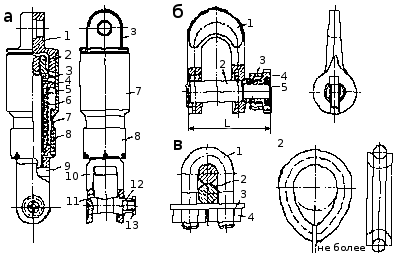

Рис. 27. Инструменты
для подвески и крепления канатов: а — вертлюг-амортизатор: 1 — серьга; 2 —
гайка; 3 — упорный шарикоподшипник; 4 — кольцо; 5 — большая пружина; 6 — малая
пружина; 7 — корпус; 8 — кожух; 9 — шток; 10 — скоба; 11 — ось; 12 — пружина; 13
— ручка; б — серьга: 1 — серьга; 2 — ось с планкой; 3 — пружина; 4 — ручка; 5 —
гайка; в — зажим канатный: 1 — скоба; 2 — канат; 3 — планка; 4 — гайка; г — коуш
для стальных канатов.
