Техническое описание пластинчатых насосов НПл
Насосы пластинчатые типа НПл предназначены для применения в гидроприводах металлорежущих станков и других машин, где необходимо давление до 16 МПа (160 кгс/см2) и нерегулируемый по величине поток рабочей жидкости с постоянным давлением. Насосы имеют исполнение на давление до 6,3 МПа (63 кгс/см2).
Вид климатического исполнения насосов по ГОСТ 15150-69 УХЛ — для районов с умеренным и холодным климатом. Категория размещения — 4.
Насосы предусмотрены для работы на чистых минеральных маслах с кинетической вязкостью 25...213 мм2/с (сСт) на давлении до 16 МПа (160 кгс/см2) и 20...400 мм2/с (сСт) — на давлении до 6,3 МПа (63 кгс/см2).
Температура масла от минус 10° С до плюс 60° С.
Рекомендуемые масла: ИГП 38 ТУ38.101 413-78, ВНИИ НП-403 ГОСТ 16728-78.
Рабочая жидкость должна иметь чистоту не грубее 12-го класса по ГОСТ 17216-71. Номинальная тонкость фильтрации 25 мкм.
Для обеспечения большей надежности при малой вязкости и большей нагрузки рекомендуется тонкость фильтрации 10 мкм.
Насосы изготавливаются с правым направлением вращения вала (по вращению часовой стрелки, смотреть со стороны привода). По заказу допускается изготовлять насосы с левым направлением вращения вала (против часовой стрелки). Направление вращения вала показано стрелкой, размещенной на табличке.
Пример записи условного обозначения насоса :
- однопоточного насоса, предназначенного для районов с умеренным и холодным
климатом, правого вращения с рабочим объемом 25 см3 на
давление
- 16 МПа — НПл 25/16 УХЛ 4 ТУ2.053.1899-88
- 6,3 МПа — НПл 25/6,3 УХЛ 4 ТУ2.053.1899-88 - двухпоточного насоса левого вращения с рабочим объемом 8 и 25 см3 на
давление
- 16 МПа — НПл 8-25/16 Л УХЛ 4 ТУ2.053.1899-88
- 6,3 МПа — НПл 8-25/6,3 Л УХЛ 4 ТУ2.053.1899-88
| Структура условного обозначения
однопоточного насоса: |

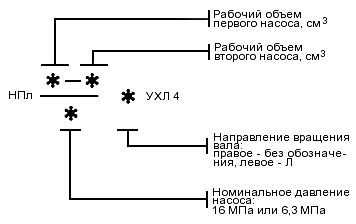

Структура условного обозначения
двухпоточного насоса: |
 |
|
Технические характеристики пластинчатых насосов НПл
Основные технические параметры насосов даны при работе на чистом минеральном масле с кинематической вязкостью 35...40 мм2/с (сСт) при температуре масла 46...50° С. Техническая характеристика однопоточных насосов приведена в таблицах 2.1, 2.2, 2.3; двухпоточных — в таблицах 2.4, 2.5. Подробнее...
Комплектность насосов
Комплектность насосов должна соответствовать данным, указанным в таблице 3.1.
Таблица 3.1
| Обозначение | Наименование | Кол-во | Примечание |
| НПл | Насос пластинчатый в сборе | 1 | |
| Входят в комплект и стоимость насоса Детали Двухпоточные насосы Втулка | 1 | Кроме насосов габ. 1 + 1 исполн. 6,3 МПа | |
| Фланец | 1 | ||
| Гайка ГОСТ 5927-70 | 4 | ||
| Шпилька ГОСТ 22034-76 | 4 | ||
| Кольцо резиновое ГОСТ 18829-73 | 1 | ||
| Документы | |||
| НПл РЭ | Руководство по эксплуатации | 1 | Допускается один экземпляр РЭ на партию насосов,
отправляемых в один адрес. |
| Свидетельство о приемке | 1 | ||
| Свидетельство о консервации | 1 | ||
| Свидетельство об упаковке | 1 | ||
| Поставляются по требованию потребителя за отдельную плату: | |||
| Документы | |||
| Чертежи деталей | |||
Устройство насосов пластинчатых НПл
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9 (рис.5.1). Подробнее...
Порядок установки пластинчатого насоса типа НПл
Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается.
Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса.
Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса.
Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна.
Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу, исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть 0,08...0,12 МПа (0,8...1,2 кгс/см2).
На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Перед первым пуском в насос заливается рабочая жидкость и вывертывается винт предохранительного клапана до нулевой настройки.
Гидросистема должна обеспечивать предохранение полного слива рабочей жидкости из насоса после его остановки.
