Схема управления

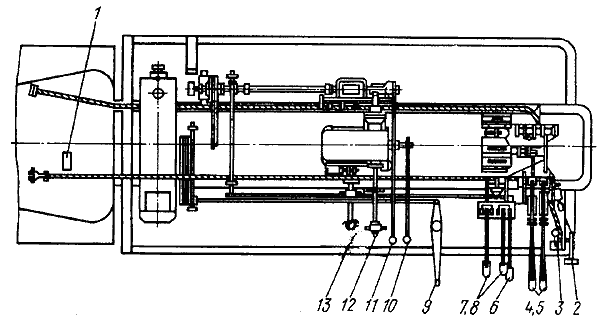

Рис. 19. Схема управления
1 - управление коробкой отбора мощности; 2 - педаль управления фрикционом двигателя; 3 - рычаг управления газом двигателя; 4, 5 рычаги тормозов барабанов лебедки; 6 - рычаг фрикциона подачи; 7, 8 - рычаги фрикционов барабанов лебедки; 9 - рычаг включения бурового насоса; 10 - рычаг включения ротора; 11 - рычаг управления приводом лебедки и червячным редуктором; 12 - рычаг управления масляным насосом; 13 - рычаг управления коробкой передач
