Назначение бурового станка СКБ-7
Буровой станок СКБ-7 имеет общее принципиальное конструктивное решение, характерное для всех отечественных и большинства зарубежных станков с моноблочной компоновкой, продольным расположением лебедки и групповым приводом механизмов вращения и лебедки (рис. 1.11).

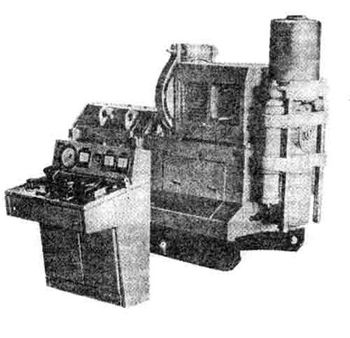

Рис. 1.11. Буровой станок СКБ-7
Отличительные особенности этого бурового станка заключаются в следующем:
- оснащение СКБ-7 плавнорегулируемым реверсным электроприводом,обеспечивающим бесступенчатое изменение частоты вращения шпинделя вращателя и скорости намотки каната на барабан лебедки, что позволяет повысить коэффициент использования установленной мощности двигателя в процессе бурения и проводить спуско-подъемные операции с оптимальным, автоматически выбираемым по массе поднимаемой колонны бурильных труб режимом, а при спуске осуществлять электрически управляемое торможение с рекуперацией энергии в сеть, исключая тяжелую физическую работу бурильщика при спуско-подъеме бурильных труб;
- простота кинематических связей, обеспечивающая повышение КПД и надежности механических узлов в результате исключения сцепления, коробки перемены передач и механического тормоза подъема;
- принципиально новая схема гидравлической подачи шпинделя с напорным золотником и дросселем на линии сливной магистрали, обеспечивающая плавность и стабильность скорости подачи инструмента при бурении и исключающая возможность разрушения алмазных коронок в скважинах большой глубины при внезапном отключении электроэнергии;
- широкий плавно-регулируемый диапазон частоты вращения дает возможность исключить динамические удары в трансмиссии при спуске снаряда в скважину и раскручивании бурового инструмента до высоких частот вращения.
Техническая характеристика станка СКБ-7 приведена в табл. 1.13.
Буровые станки СКБ-7101; СКБ-7 ПО; СКБ-7111
В модификациях этих буровых станков были внесены следующие усовершенствования: повышен крутящий момент на вращателе и мощности привода; обеспечена возможность одновременной работы вращателя и лебедки; повышена стойкость элементов вращателя; отдельные узлы станка: вращатель, конический редуктор, привод специализированы в зависимости от условий применения.
Технические характеристики буровых станков СКБ-7101; СКБ-7110; СКБ-7111 приведены в табл. 1.13.
Таблица 1.13. Сравнительные параметры станков 7-го класса
Параметры | Тип станка | ||||
СКБ-7 | СКБ-7110 | СКБ-7111 | СКТО-75 (ЗИФ- 1200МР) | СКБ-7101 | |
Привод Тип Мощность, кВт |
РЭП 70 |
РЭП 70 |
РЭП 70 |
АД 55 |
|
Лебедка
Тяговое усилие максимальное, кН Скорость намотки каната на барабан, м/с: максимальная минимальная Регулирование скорости намотки |
5,0 8,0 Плавное |
5,0 8,0 Плавное |
5,0 8,0 Плавное |
5,0 6,1 Дискретное 8 ск |
|
Вращатель |
110 0 - 1500 Плавное |
|
165, 300 0 - 1500 0 -570 Плавное 2 диап. |
500 75 - 600 Дискретное 8 ск. |
450 80 - 1000 Дискретное 10 ск. |
Усилие подачи шпинделя,
кН: вверх вниз |
150 120 |
150 120 |
150 120 |
150 120 |
|
Диаметр проходного отверстия шпинделя, мм | 75 | 75 | 75 | 78 | 78 |
Длина хода подачи, мм | 600 | 600 | 600 | 600 | 600 |
Дополнительные
устройства Гидропатрон Автоперехват |
2 Есть |
2 Есть |
2 Есть |
2 Есть |
2 Есть |
Габаритные размеры,
мм длина ширина высота |
|
2900 1150 2200 |
2900 1150 2200 |
3500 1150 2300 |
3400 1400 2200 |
Масса, кг | 5500 | 5500 | 5300 | 5200 | 5200 |
Примечание: АД — асинхронный электродвигатель; РЭП — регулируемый электропривод постоянного тока.
