Трубы бурильные ССК

Трубы бурильные ССК типа NRQ предназначены для бурения разведочных скважин диаметром 76 мм, с углом наклона 90-45° в монолитных слаботрещиноватых и трещиноватых породах VI-X категорий буримости, с промывкой скважин эмульсионным, безглинистым и маловязким глинистым растворами.

Номинальная глубина бурения - до 1200 м.

Трубы бурильные ССК типа NRQ могут применяться в импортных комплексах технических средств со съемным керноприемником Wireline Coring System NQ.

Преимущества конструкции:

• Резьбовое соединение труб по типу «труба в трубу»;
• Профиль зуба резьбы имеет форму неравнобедренной трапеции с отрицательным углом по опорной грани, такой профиль резьбы обеспечивает высокую сопротивляемость растягивающим, сжимающим и изгибающим нагрузкам;
• В свинченном состоянии резьба образует двухупорное соединение с контактом торцов в верхней и нижней частях конуса, это обеспечивает жесткость и герметичность;
• Резьбовые поверхности подвергнуты карбонитрации, что повышает износостойкость резьбы.

Техническая характеристика:

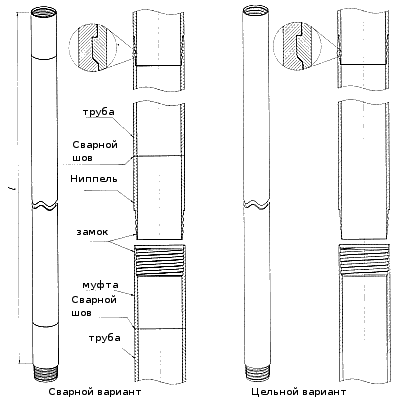

Сварной вариант **

Обозначение	Наименование	Наружный диаметр тела трубы D, мм	Наружный диаметр замковых деталей, мм	Внутренний диаметр d, мм	Толщина стенки, мм	Длина L, м	Масса, кг	Резьба специальная коническая*	Момент затяжки резьбового соединения Нм
ТБ 10.02.00.001	Трубы бурильные ССК типа NRQ	69,9	72,5	60,3	4,8	1,5	11,6	67x1/3" типа NRQ	1500
ТБ 10.02.00.000-00	Трубы бурильные ССК типа NRQ	69,9	72,5	60,3	4,8	3,0	23,2	67x1/3" типа NRQ	1500

• * Резьба 67x1/3" аналогична резьбе на трубах NRQHP.
• ** При производстве труб ССК типа NRQ, изготовление замков производится из прочной высоколегированной стали, подвергнутой объемной закалке. После сварки трением производится термообработка шва, что гарантирует качество соединения.

Примечание:

1. Трубы бурильные ССК типа NRQ взаимозаменяемы с аналогичными трубами NRQHP.
2. Трубы бурильные ССК типа NRQ поставляются в упаковке вместимостью 19 штук в виде шестигранных пакетов.

Преимущества:

• Трубы бурильные ССК типа NRQ могут поставляться малыми партиями.

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
