Трубы бурильные утяжелённые (ТБУ) ТУ 3668-005-01423045-2011

Трубы бурильные утяжелённые (ТБУ) предназначены для создания осевой нагрузки на породо-разрушающий инструмент при бурении геологоразведочных скважин в условиях умеренного и холодного климата «УХЛ» первой категории по ГОСТ 15150 при температуре от +40 до - 40 °С.

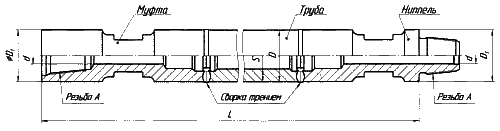

Рисунок. Труба бурильная утяжеленная

Таблица 1. Техническая характеристика бурильных труб ТБУ

Обозначение типа размера	Номинальные размеры					Длина трубы в сборе, L мм	Расчетная масса труб, кг	Момент затяжки резьбового соединения, Нм (±5%)
	Тела трубы		Замок
	Наружный диаметр, D мм	Толщина стенки, S мм	Наружный диаметр D, мм	Внутренний диаметр, d мм	Резьба А
ТБУ-73	73	19	73,5	22	3-57	6200	155,4	3000
ТБУ-89	89	22	89,5	28	3-67	4650	167,6	«700

Таблица 2. Механические свойства материала тела трубы и замка

Наименование параметро	Значение параметров (не менее)
	Тело трубы	Детали замка
	Гр. прочности «К»	Сталь 40ХН
Временное сопротивление σв, Н/мм2 (кгс/мм)	686(70)	882(90)
Предел текучести при растяжении σm, Н/мм2	490(50)	686(70)
Относительное удлинение δ5, %	12	15
Твердость материала, HRC	-	26

Примечание:

1. Механические свойства материала тела трубы указаны после нормализации и распространяются на сварной шов.
2. Механические свойства материала деталей замка указаны после их объёмной термообработки (улучшения).
3. Поверхностная твёрдость после закалки ТВЧ:
     тела трубы - min 45 HRC;
     деталь замка - min 55 HRC.

Примеры обозначение бурильных труб при заказе:

• Труба бурильная утяжеленная диаметром 73 мм, ТБУ-73 ТУ 3668-005-01423045-2011/
• Труба бурильная утяжеленная диаметром 89 мм, ТБУ-89 ТУ 3668-005-01423045-2011/

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
