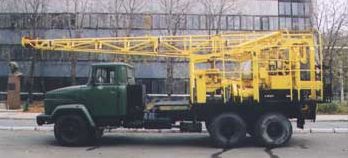

Назначение буровой установки УКБ-4СА4
Установка буровая самоходная УКБ-4СА4 предназначена для бурения с поверхности вертикальных геологоразведочных скважин на твердые полезные ископаемые вращательным способом при температурах от минус 5° до плюс 40°С в теплое время года. Автономный привод буровой установки позволяет выполнять работы в отдаленных районах. Спуско-подъемные операции производятся при помощи полуавтоматических элеваторов или кольцевыми элеваторами с работой "на вынос".
Технические характеристики буровой установки УКБ-4СА4
Основные параметры и размеры буровой установки соответствуют значениям, указанным в табл. 1.
| Наименование параметра | Норма |
| Начальный диаметр бурения, мм, не более: | 200 |
| Диаметр ведущей трубы, мм | 54 |
| Диаметр бурильных труб, мм | 55; 54; 50; 42 |
| Угол бурения к горизонту, град | 90±2 |
| Подъем и опускание мачты | гидравлический |
| Перехват рабочей штанги | автоматический |
| Длина хода подачи, мм | 400 |
| Частота вращения бурового снаряда, об/мин: | |
| — правое вращение | 140; 250; 370; 400; 500; 660; 1000; 1500 |
| — левое вращение | 80; 210 |
| Наибольшее усилие подачи бурового снаряда, кН: | |
| — Вниз | 40 |
| — вверх | 50±5 |
| Скорость подачи шпинделя станка, м/мин: | |
| — вниз | 0—1.1 |
| — вверх | 0...0.83 |
| Грузоподъемность лебедки на первой скорости, (максимальная), кН (кгс): |
|
| — на прямом канате | 25(2500) |
| — с 2-х струнной оснасткой | 50(5000) |
| Скорость подъема бурового снаряда, м/с : | |
| — на прямом канате | 0,90; 1,75; 2,75; 4,0 |
| — с 2-х струнной оснасткой | 0,45; 0,87; 1,4; 2,00 |
| Канатоёмкость барабана лебедки при навивке в 3 слоя, м; | 37 |
| Канат лебедочный | 15,0-Г-1-Ж-Н-1764(180) (15,0-Г-В-Ж-Н-1764-(180) ГОСТ 2688—80) |
| Максимальная грузоподъемность мачты, кН (т.е.) не менее | |
| — на крюке | 50(5) |
| — на кронблоке | 100(10) |
| Длина свечи номинальная, м | 9,5 |
| (при работе на прямом канате со скоростью подъема свыше 2 м/с использовать свечу длиной, м) | 6,2 |
| Укладка свечей | в штангоприемник и подсвечник |
| Установка агрегата в рабочее положение | на 4 механических домкратах |
| Ходовая база установки | шасси автомобиля Урал-4320; МАЗ-5334; МАЗ 5337, КРАЗ, TRUCK-Z 43118 |
| Станок буровой | СКБ-41 |
| Насос буровой | НБ4-160/63 |
| Приводной двигатель мощность двигателя, кВт | дизель Д 144 29,5 |
| Уровень звука, дБА | до 100 |
| Источники электропитания: | |
| - генератор | ЕСС5-61-4У2, IM1001 |
| - род тока | переменный, трехфазный, |
| - частота | 50 Гц |
| - напряжение, В | 400 |
| мощность, кВА | 10 |
| Уровень освещенности пультов управления, лк, не менее | 100 |
| Удельный расход топлива, кг/м | 8,8 |
| Средний ресурс до первого капитального ремонта, час | 8700 |
| Габаритные размеры установки в транспортном положении, мм не более: | |
| - длина | 12000 |
| - ширина | 2860 |
| - высота | 3780 |
| Габаритные размеры в рабочем положении,мм, не более: | |
| - длина | 9800 |
| - ширина | 2860 |
| - высота | 14800 |
| Масса установки (без комплекта запасных частей и принадлежностей), кг: | |
| - на шасси автомобиля МАЗ-5334; МАЗ-5337 | 12550 |
| - на шасси автомобиля «Урал-4320» | 13150 |
| Сведения о содержании драгоценных материалов: - золото |
0,157 г |
| - серебро | 16,95 г |
| - платина | 0,27 г |
