Вертлюг буровой установки УРБ 2,5А является промежуточным звеном между вращающейся колонной бурильных труб и шлангом насоса. Вертлюг состоит из корпуса 6 (рис. 13), шпинделя 3, корпуса 4, сальника и штропа 1 и ствола 5.
Корпус вертлюга, выполненный из стального литья, служит опорой
всех монтируемых деталей. По своей конструкции он представляет собой цилиндр с
двумя диаметрально расположенными карманами под штроп. В корпус запрессованы два
валика, служащие для подвески штропа и направляющих роликов
2.
Шпиндель, вращающийся на двух упорных и двух радиальных
подшипниках качения, снизу уплотняется для предотвращения утечки смазки
сальниковой набивкой.

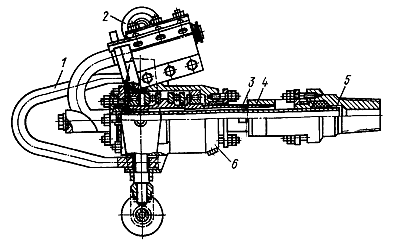

Рис. 13. Вертлюг.
1 - штроп; 2 - ролик
направляющий; 3 - шпиндель; 4 - корпус сальника; 5 - ствол; 6 - корпус
Смазка подшипников вертлюга - жидкая, заливается через пробку в
крышке.
Конструкция вертлюга выполняется таким образом, что в случае
износа грязевого сальника глинистый раствор не может попасть в полость корпуса
вертлюга, т.к. сальник вынесен в нижнюю часть вертлюга и отделен от полости
корпуса вертлюга, где помещены шарикоподшипники.
