Подкладные буровые вилки

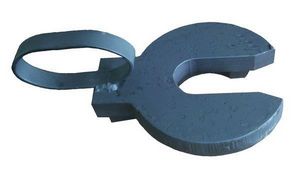

Подкладные буровые вилки по ОСТ 41-111—76 предназначены для удержания бурильных труб в подвешенном состоянии и восприятия крутящего момента в процессе их механизированного или ручного свинчивания, для установки колонны на устье скважины при работе без труборазворота при наращивании или подъеме колонны. Размер зева вилки соответствует ширине прорези замка трубы (ширине лыски).

Подкладные буровые вилки изготавливаются по чертежам и техническим условиям ИП Гараева З.М..

Марка стали - Ст45.

Типоразмер подкладной вилки	Грузоподъемность, кН (тс), макс	Вид соединения	Диаметр трубы, мм	Ширина зева, мм	Длина вилки, мм	Высота вилки, мм	Ширина развода вилки, мм	Масса, кг
Н-33,5	15 (1.5)	Ниппельное	33,5	25	550	30	85	3.0
Н-42	35 (3,5)		42	31	550	30	115	3,2
Н-50	12,5		50, ЛБТН-54	37	570	35	130	6
Н-68	20.0		68	47 (56)	600	35	200	9,2
М-42	12,5	Муфтово-замковое	42	42	550	35	120	4,6
		Ниппельное	СБТН-54
М-50	32	Муфтово-замковое	50 60,3	47	570	40	135	7,6
М-63,5	32		63,5	56	600	40	180	10,2

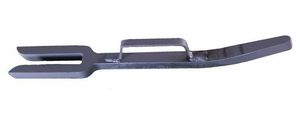

• Подкладная вилка Н-33,5, S=30 Зев 25
• Подкладная вилка Н-42, S=30 Зев 31
• Подкладная вилка Н-50, S=35 Зев 37
• Подкладная вилка Н-68, S=35 Зев 47 (56)
• Подкладная вилка М-42, S=35 Зев 42

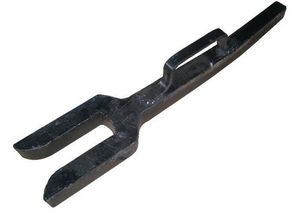

• Подкладная вилка М-50, S=40 Зев 47

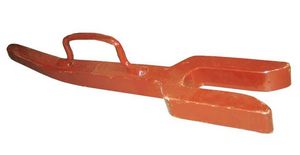

• Подкладная вилка М-63,5, S=40 Зев 56
• Подкладная вилка ЗН-95, S=40 Зев 77

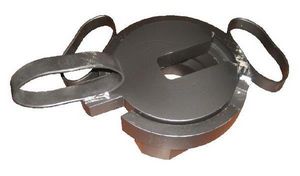

• Подкладная вилка для УРБ-2А2 под любой зев бурильных труб
• Подкладная вилка для УРБ-2,5 под любой зев бурильных труб
• Подкладная вилка для УРБ-3А3 и БА15 под любой зев бурильных труб

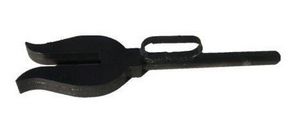

По техзаданию заказчика можем изготовить любой тип подкладных вилок под любой зев замков бурильных труб.
